ジムニーで二時間耐久レース エンジン壊れて12 エンジンヘッド組み立て

JUGEMテーマ:車/バイク


 通称、腰下と呼ばれるブロックは完成しました。この上にヘッドを載せるのですが、これ以上組むと人力では重たくてエンジンを搭載できなくなります。速報でも書きましたが、情けないかなこの状態でも女房の手助けを借りてエンジンブロックをジムニーに搭載しました。
エンジン搭載2
 やっとのことで、エンジンブロックが搭載できました。アッ〜、腰が痛い
 ブロック搭載
 ブロックのみが鎮座しているとエンジンルームはスカスカですね。スカスカな状態だと手や工具が入りやすいのでクラッチの接続、セルモーターの搭載、ヒーターホースの接続等々を行います。

 ヘッド関係ですが、お約束のバルブの擦り合わせとモリブデンコートしたバルブを組み込んでヘッドは完成。(といっても結構大変でしたが)ポート研磨したインマニとヘッドをドッキングさせます。

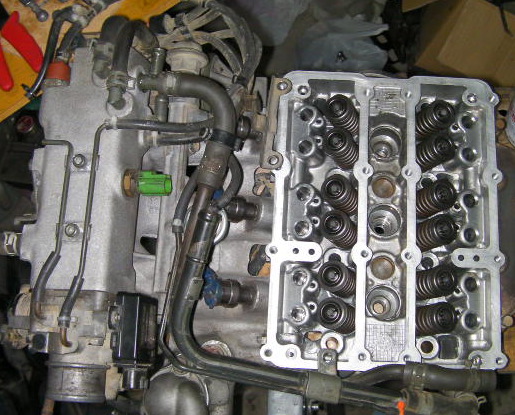

ヘッド組み立て
 ヘッドをブロックに取付けてからインマニを取付けるより、先にインマニとヘッドを組み立てた方が作業効率が上がります。

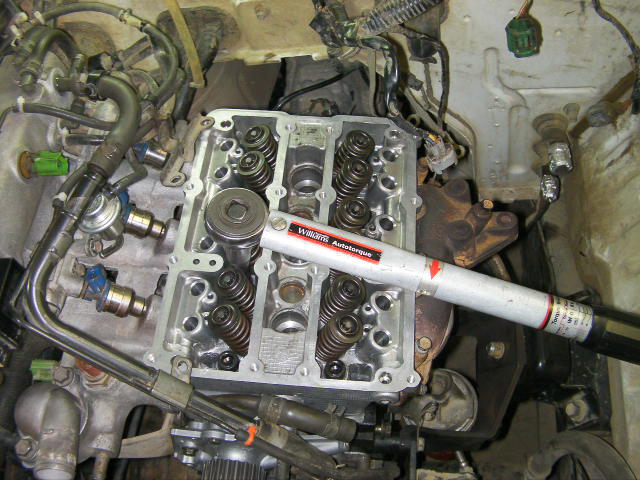

 トルク
 トルクレンチで締め付けトルクを管理しながらヘッドボルトを締め込んでいきます。

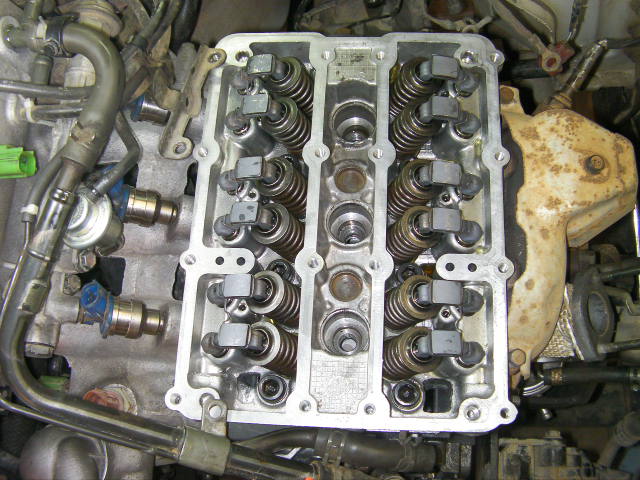

 モリブデンコートしたロッカーアームをその上に載せます。
ロッカー
 黒いのがモリブデンコートしたロッカーアームです。

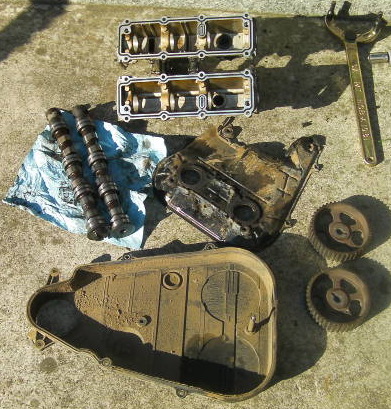

 カム関係もバラしました。
カム
 ここも、泥との戦いでした。
カムにはモリブデンコートを施し、シール、ガスケットは全部交換です。

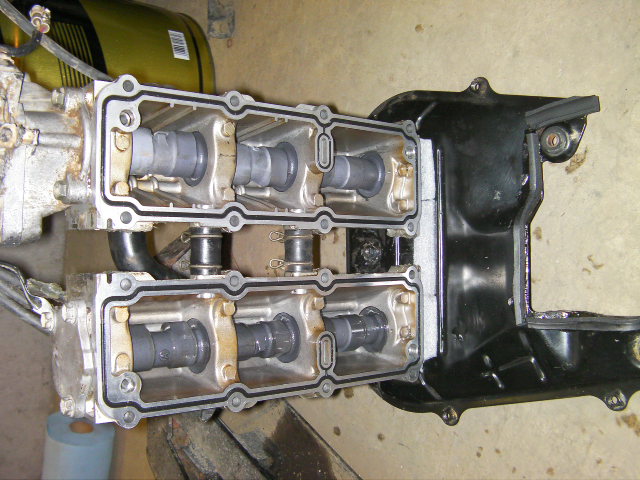

組み上がったカム

オイルキャップを外すとカムが鈍く輝いています。
モリブデンカム

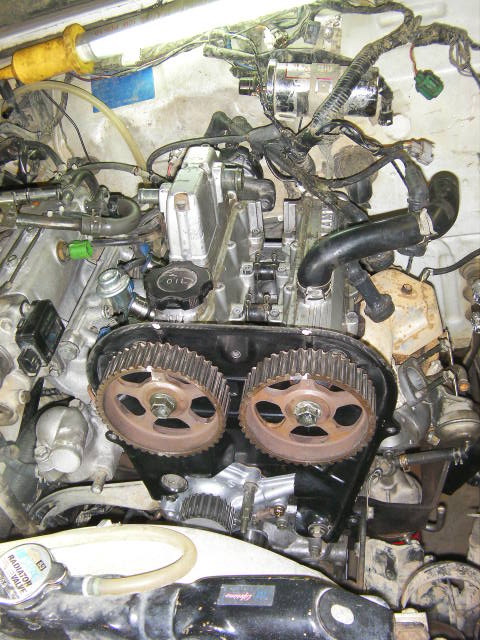

カムカバーをヘッドに載せて、ほぼ完成です。
ほぼ完成
 やっとココまできました。安堵と不安。そして、もっとやるべきことがあったのではないか?と、あれこれ考えてしまいます。
